產品介紹



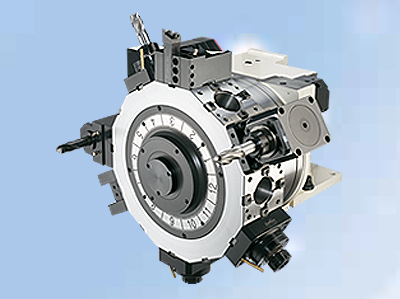

■ 動力刀塔

動力刀塔特性：



  1. 刀盤旋轉及分割採用專用型伺服馬達驅動。
  2. 動力軸採用主軸馬達驅動，扭力大，低噪音。
  3. 換刀快速，且絕不亂刀。
  4. 重現精度可達0.003 mm。
  5. 三片式曲齒離合器結構，確保定位精準。



刀塔中心高 50 mm



伺服刀塔部份:
三菱伺服馬達HG-KR43JK ; 齒比1/36
油壓動力源: P = 20 kg / cm²

油缸夾持力: 663 kg



動力刀盤部份:
動力刀座規格: VDI16 DIN1809(ER11)

刀具最高轉速: 6,000 RPM
主軸馬達規格:
Mitsubishi MITSUBISHI—SJ-P1.5
Fanuc α1 0.5/1.5 kw

刀具與馬達傳動齒比1:1



標準規格及配件

  • 規格表

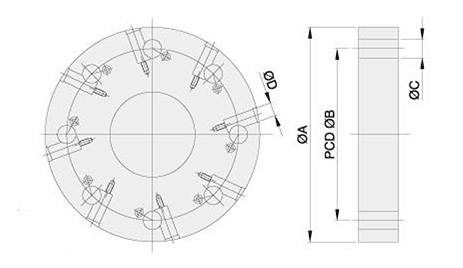

  • 動力刀座規格

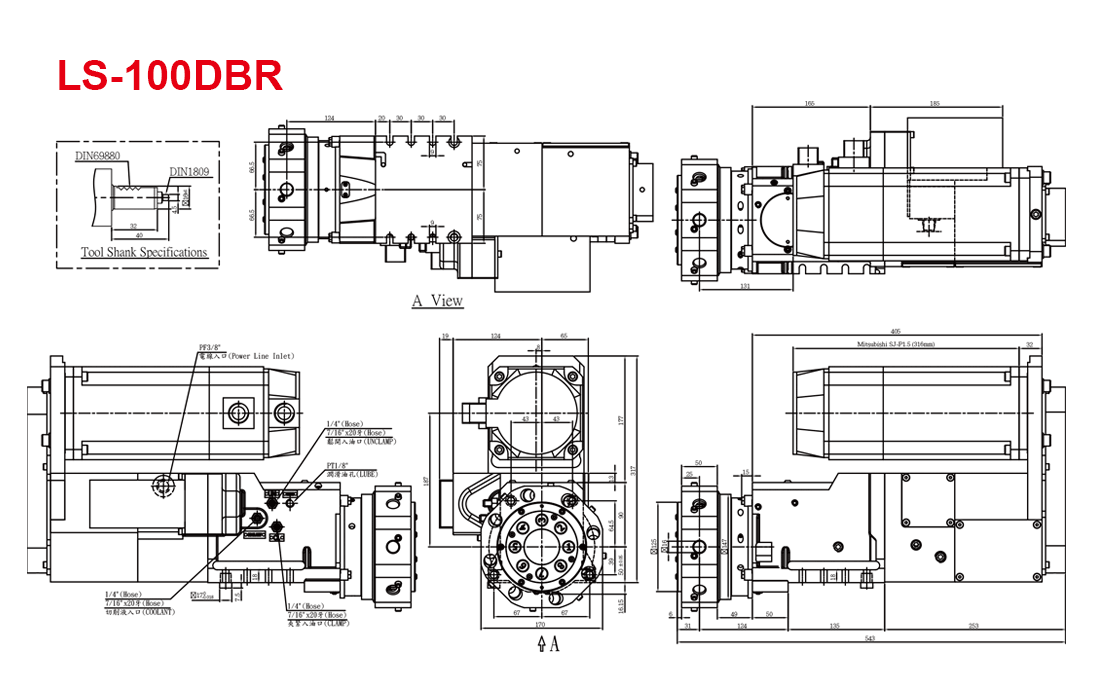

  • 尺寸圖

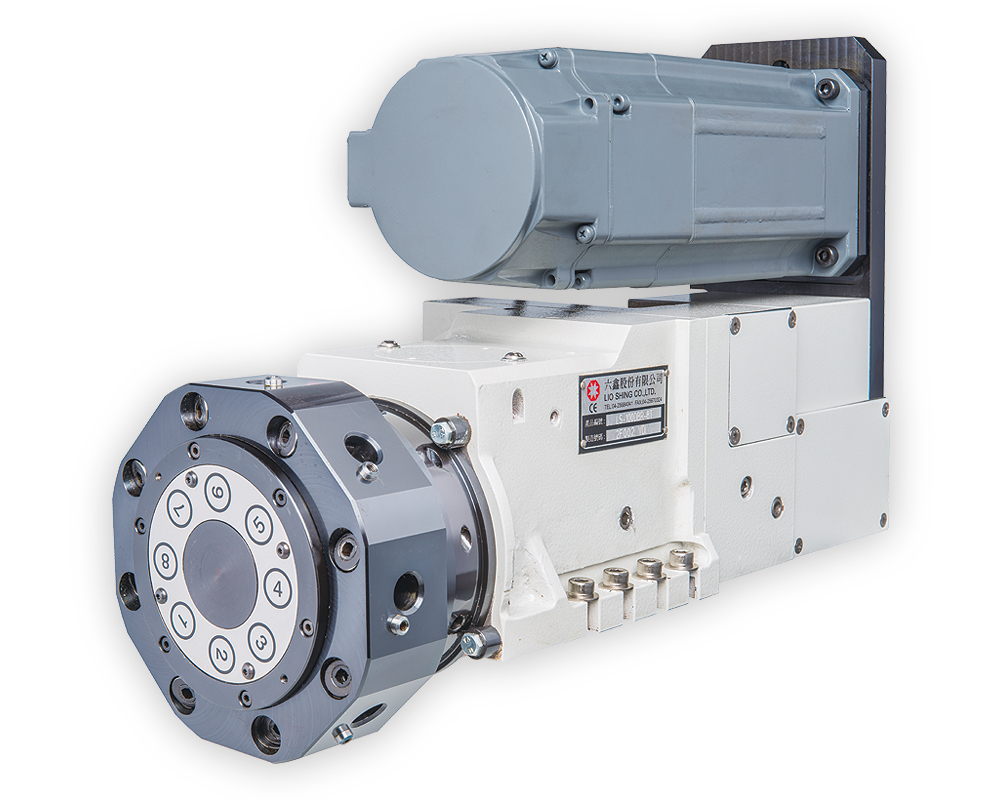

型號 　 LS-100DBR
中心高 mm 50
刀數 N 8T
相鄰刀換刀時間 sec 0.31
相鄰刀換刀並鎖緊時間 sec 0.41
換最遠刀時間 sec 0.62
換最遠刀並鎖緊時間 sec 0.72
齒輪速比 　 36:1
曲齒離合器型式 　 三片式
刀盤驅動伺服馬達與驅動器型式 　 HG-KR43JK
MR-J4-40A-RJ
工作壓力 Kgf/cm² (20-25)20
流量 L/min. 20
油壓缸拉力 Kgf 663
重現精度 mm 0.003
淨重 ( 不含刀具驅動馬達 ) Kg 67
刀具驅動馬達 　 MITSUBISHI - SJ-P1.5
FANUC - α1 0.5/1.5 kw
