產品介紹

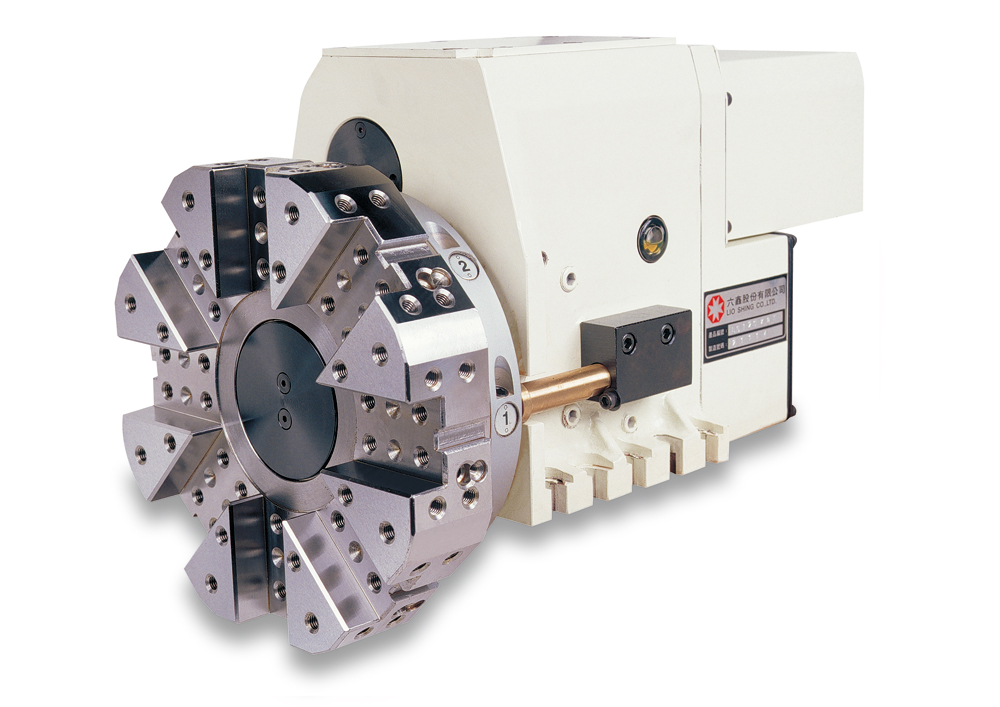

油壓凸輪式車床刀塔



高速

+

穩定

+

精準



油壓刀塔特性︰



  1. 內部機構採用平形凸輪設計,分割角度準確,換刀速度快。
  2. 刀盤旋轉,使用油壓馬達驅動,扭力大且平穩。
  3. 刀盤夾緊鬆開配合油壓動力源,動作確實順暢,適重切削。
  4. 具有左右安裝之設計及就近選刀功能。



(檔案下載需鍵入密碼,如要索取請 聯絡我們,謝謝!)





標準規格及配件

  • 規格表
  • 配件

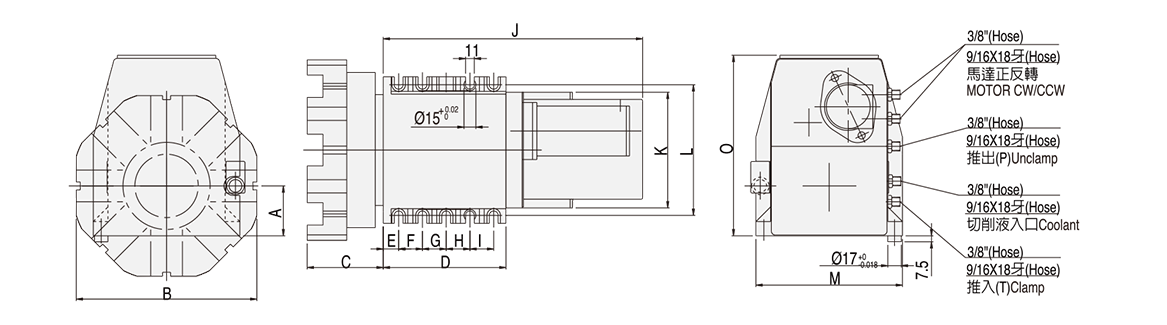

  • 尺寸圖
型號   LS-120 LS-160
 中心高 mm 63 80
 刀數 N 8T 8T/10T
 相鄰刀換刀時間 sec 0.5 0.5
 相鄰刀換刀並鎖緊時間 sec 0.6 0.6
 換最遠刀時間 sec 1.8 1.8/2
 換最遠刀並鎖緊時間 sec 2 2/2.2
 曲齒離合器型式   24120 24140
 油壓馬達型式   OMM50 OMM50
 電磁切換閥   AC 110V
DC 24V
AC 110V
DC 24V
 工作壓力 Kgf/cm² (25-30)30 (25-30)30
 流量 L/min. 20 20
 油壓缸拉力 Kgf 1,602 2,067
 重現精度 mm 0.003 0.003
 淨重(不含刀盤) Kg 40 50
