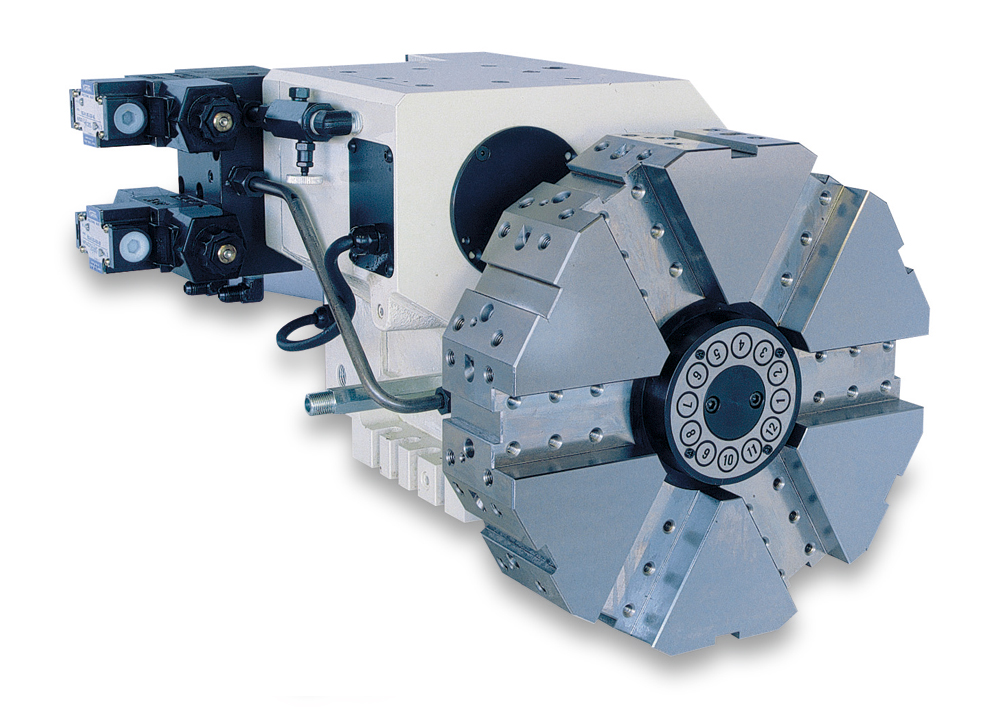

油壓凸輪式車床刀塔



高速

+

穩定

+

精準



油壓刀塔特性︰



  1. 內部機構採用平形凸輪設計,分割角度準確,換刀速度快。
  2. 刀盤旋轉,使用油壓馬達驅動,扭力大且平穩。
  3. 刀盤夾緊鬆開配合油壓動力源,動作確實順暢,適重切削。
  4. 具有左右安裝之設計及就近選刀功能。



(檔案下載需鍵入密碼,如要索取請 聯絡我們,謝謝!)





標準規格及配件

  • 規格表
  • 配件

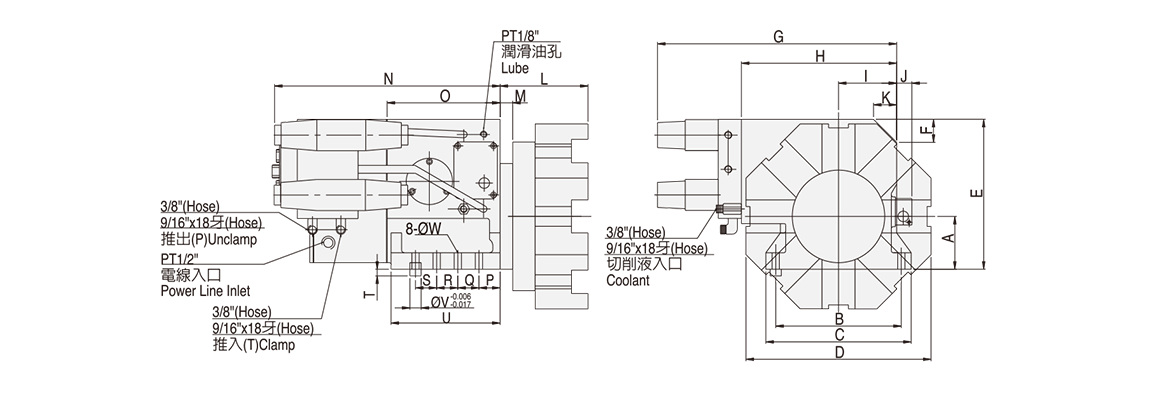

  • 尺寸圖
型號   LS-160A LS-200
 中心高 mm 80 100
 刀數 N 8T / 10T / 12T 8T / 10T / 12T
 相鄰刀換刀時間 sec 0.55 0.6
 相鄰刀換刀並鎖緊時間 sec 0.65 0.7
 換最遠刀時間 sec 1.6 / 2 / 2.3 1.4 / 1.7 / 2
 換最遠刀並鎖緊時間 sec 1.7 / 2.1 / 2.4 1.5 / 1.8 / 2.1
 曲齒離合器型式   24160 24180
 油壓馬達型式   WP80 WP100
 電磁切換閥   AC 110V
DC 24V
AC 110V
DC 24V
 工作壓力 Kgf/cm² (25-30)25 (35-40)35
 流量 L/min. 20 30
油壓缸拉力 Kgf 2,200 3,800
 重現精度 mm 0.003 0.003
 淨重(不含刀盤) Kg 78 106
