產品介紹

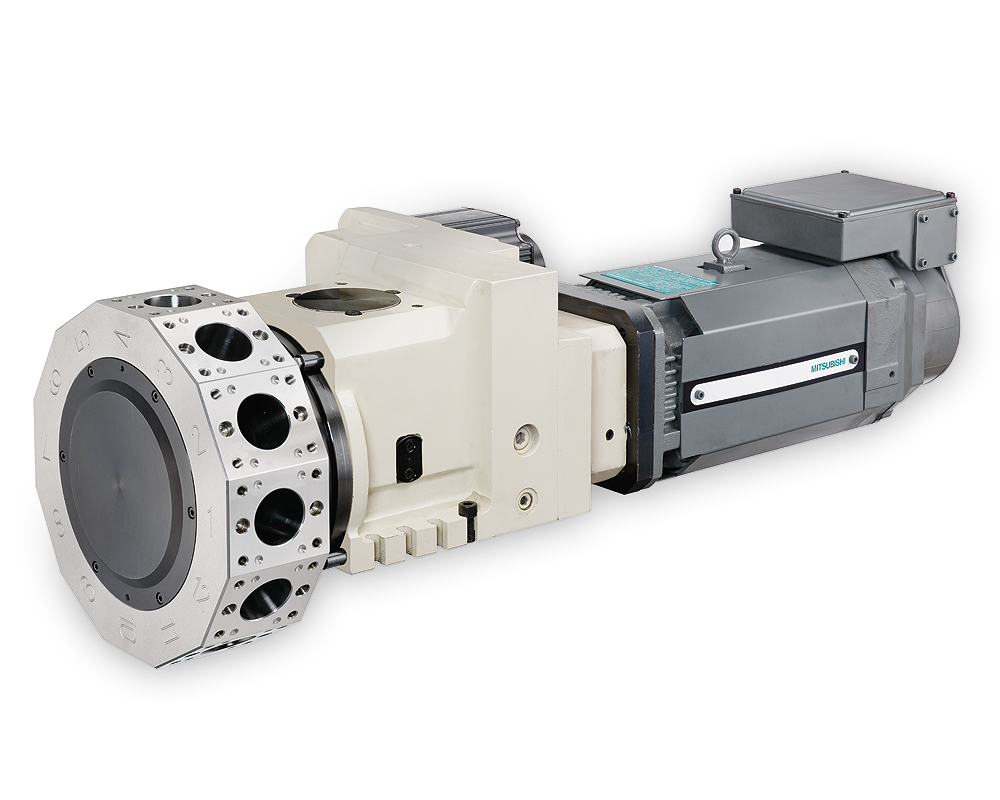

■ 動力刀塔

動力刀塔特性：



  1. 刀盤對邊290 mm，12刀
  2. 刀塔中心高80 mm
  3. 刀盤旋轉及分割採用專用型伺服馬達驅動。
  4. 動力軸採用主軸馬達驅動，扭力大，低噪音。
  5. 換刀快速，且絕不亂刀。
  6. 重現精度可達0.003 mm。
  7. 三片式曲齒離合器結構，確保定位精準。



伺服刀塔部份:
三菱伺服馬達: HG-SR102JK ; 齒比 1/24
油壓動力源: P = 30 kg / cm²

油缸夾持力: 2,350 kg



動力刀盤部份:
動力刀座規格: Ø45-ER25
刀具最高轉速: 4,000 mm
Mitsubishi SJ-PF 3.7-01 2.2/3.7 KW
FANUC α2 2.2/3.7 KW
刀具與馬達傳動齒比1:1



標準規格及配件

  • 規格表

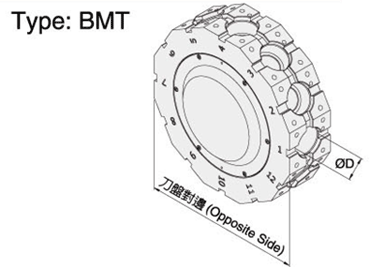

  • 動力刀座規格

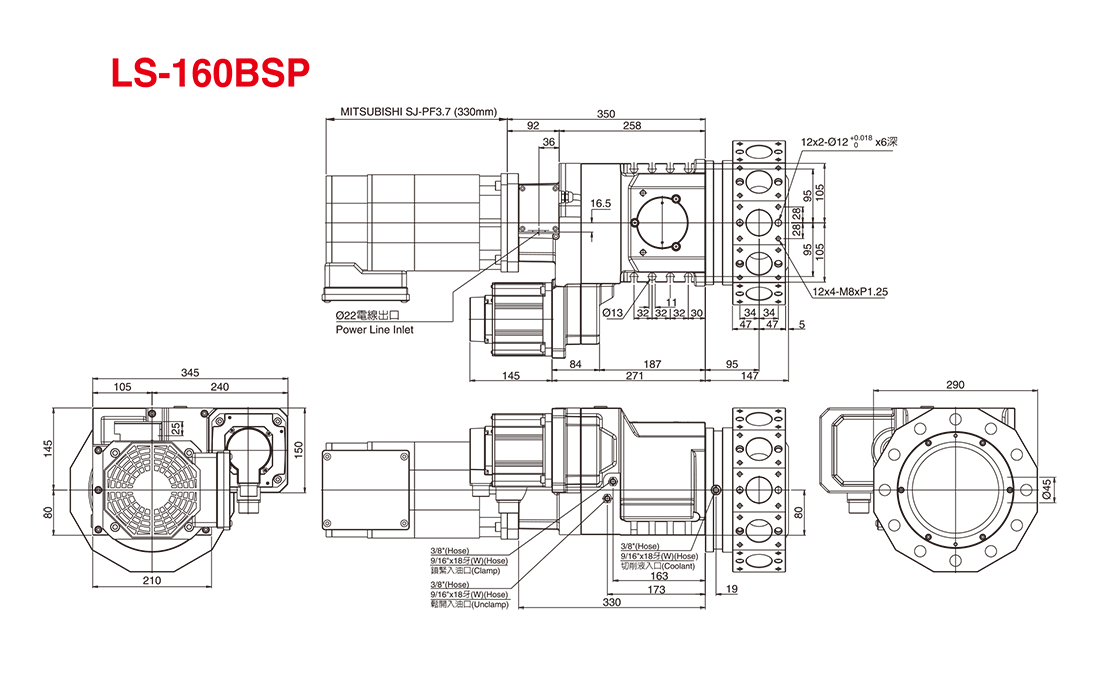

  • 尺寸圖
型號 　 LS-160BSP
中心高 mm 80
刀數 N 12T
相鄰刀換刀時間 sec 0.4
相鄰刀換刀並鎖緊時間 sec 0.5
換最遠刀時間 sec 0.85
換最遠刀並鎖緊時間 sec 0.9
齒輪速比 　 24:1
曲齒離合器型式 　 三片式
刀盤驅動伺服馬達與驅動器型式 　 HG-SR102JK
MR-J4-100A-RJ
工作壓力 Kgf/cm² (25~30)30
流量 L/min. 20
油壓缸拉力 Kgf 2,350
重現精度 mm 0.003
淨重 ( 不含刀具驅動馬達 ) Kg 200
刀具驅動馬達 　 MITSUBISHI - SJ-PF3.7-01
FANUC - α2
