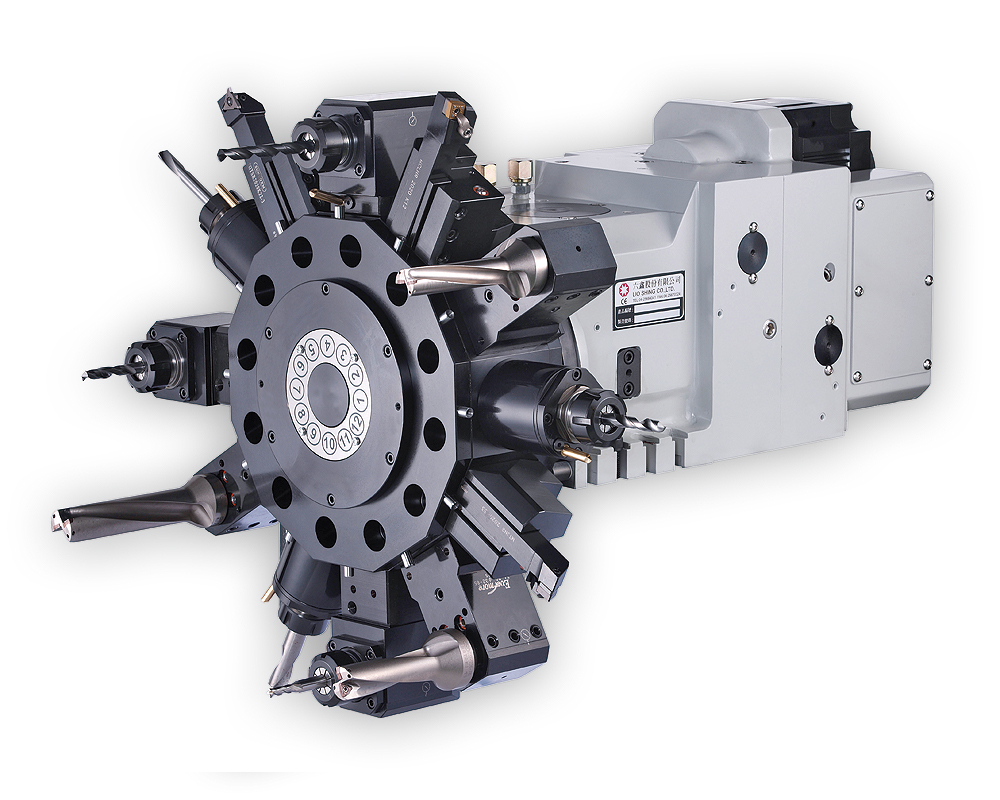

動力刀塔

動力刀塔特性:



  1. 刀盤旋轉及分割採用專用型伺服馬達驅動。
  2. 動力軸採用主軸馬達驅動,扭力大,低噪音。
  3. 換刀快速,且絕不亂刀。
  4. 動力刀座規定符合DIN69880與DIN5480標準。
  5. 重現精度可達0.003 mm。
  6. 三片式曲齒離合器結構,確保定位精準。

LS-160DTR

刀塔中心高 80 mm



伺服刀塔部份:
三菱伺服馬達: HG-SR102JK ; 齒比 1/24
油壓動力源: P = 30 kg / cm²

油缸夾持力: 2,350 kg



動力刀盤部份:
動力刀座規格: VDI30 DIN5480 W16 x 0.8 / BMT55-ER25
刀具最高轉速: 4,000 rpm
主軸馬達規格:
Mitsubishi SJ-PF3.7-01 2.2 / 3.7 KW
Fanuc α2 2.2 / 3.7 KW

刀具與馬達傳動齒比1:1

LS-200DTR

刀塔中心高 100 mm



伺服刀塔部份:
三菱伺服馬達: HG-SR81JK ; 齒比 1/30
油壓動力源: P = 40 kg / cm²

油缸夾持力: 4,240 kg



動力刀盤部份:
動力刀座規格: VDI40 DIN5480 W20 x 0.8 / BMT65-ER32
刀具最高轉速: 4,000 rpm
主軸馬達規格:
Mitsubishi SJ-PF5.5-01 3.7 / 5.5KW
Fanuc α3 3.7 / 5.5KW
刀具與馬達傳動齒比1:1



標準規格及配件

  • 規格表
  • 動力刀座規格

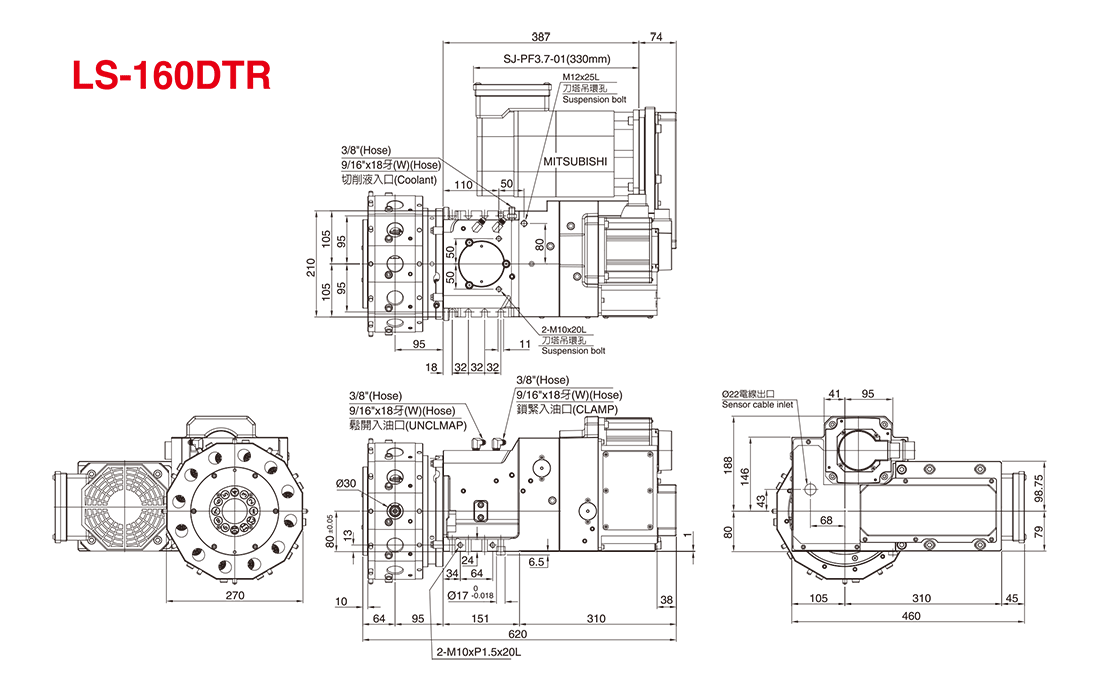

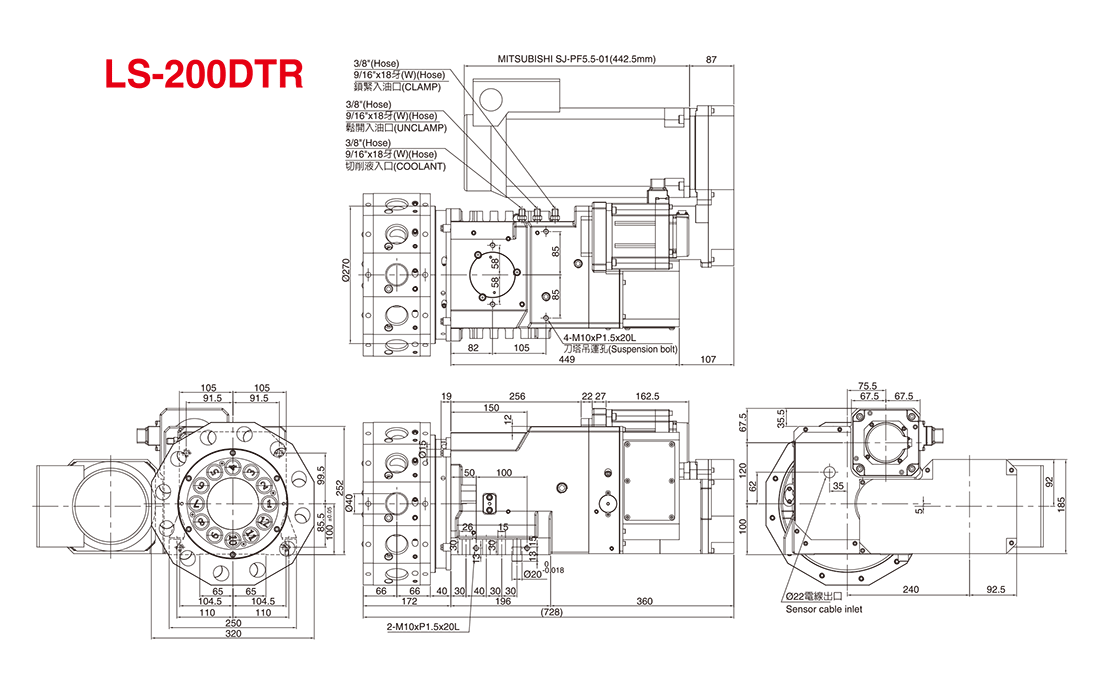

  • 尺寸圖
型號   LS-160DTR LS-200DTR
中心高 mm 80 100
刀數 N 12T 12T
相鄰刀換刀時間 sec 0.4 0.47
相鄰刀換刀並鎖緊時間 sec 0.5 0.57
換最遠刀時間 sec 0.85 1.4
換最遠刀並鎖緊時間 sec 0.9 1.5
齒輪速比   24:1 30:1
曲齒離合器型式   三片式 三片式
刀盤驅動伺服馬達與驅動器型式   HG-SR102JK
MR-J4-100A-RJ
HG-SR81JK
MR-J4-100A-RJ
工作壓力 Kgf/cm² (25~30)30 (35~40)40
流量 L/min. 20 30
油壓缸拉力 Kgf 2,350 4,240
重現精度 mm 0.003 0.003
淨重 ( 不含刀具驅動馬達 ) Kg 167 245
刀具驅動馬達   Mitsubishi SJ-PF3.7-01
Fanuc α2
Mitsubishi SJ-PF5.5-01
Fanuc α3
