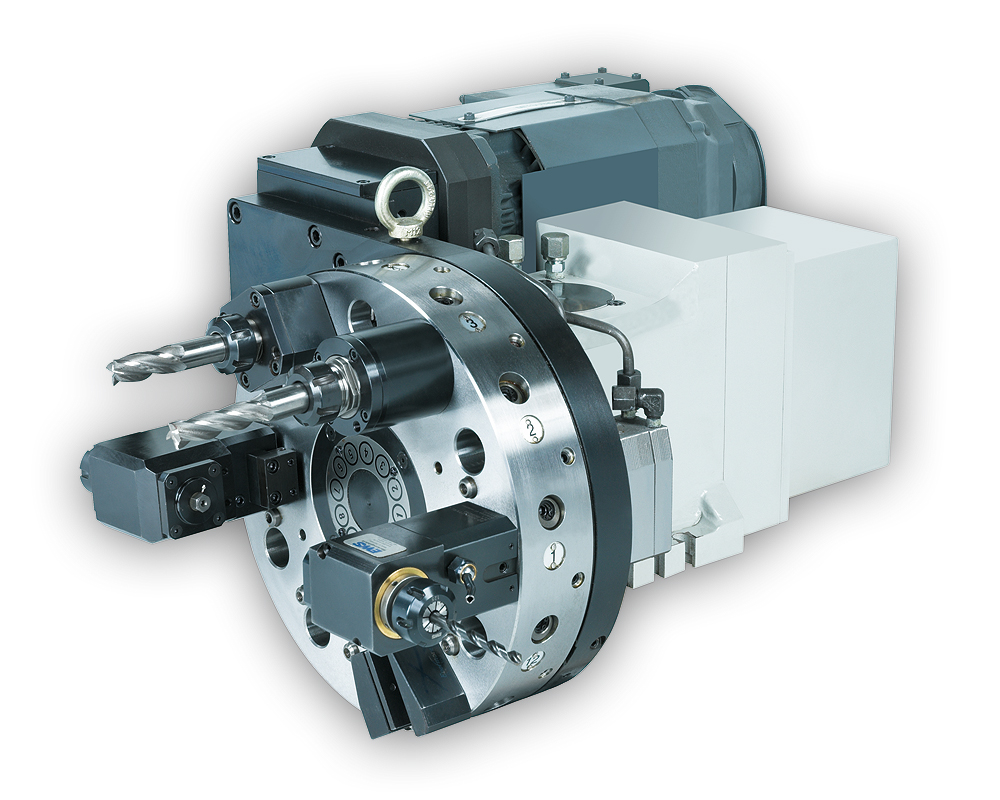

動力刀塔



動力刀塔特性:



  1. 刀盤旋轉及分割採用專用型伺服馬達驅動。
  2. 動力軸採用主軸馬達驅動,扭力大,低噪音。
  3. 換刀快速,且絕不亂刀。
  4. 動力刀座規定符合DIN69880與DIN5480標準。
  5. 重現精度可達0.003 mm。
  6. 三片式曲齒離合器結構,確保定位精準。



VDI Ø30, 12 刀, 刀具中心 Ø270 mm, 刀塔中心高 80 mm



伺服刀塔部份:
三菱伺服馬達: HG-SR102JK ; 齒比1/24
油壓動力源: P = 30 Kg / cm²

油缸夾持力: 2,500 kg

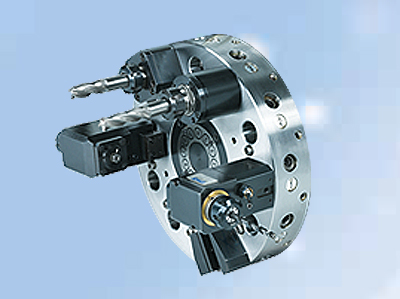

動力刀盤部份:
刀柄規格: DIN5480 W16 x 0.8 AND ZERO DETENT SYSTEM
刀具最高轉速: 5000RPM

主軸馬達規格:
Mitsubishi SJ-PF3.7-01 2.2 / 3.7 KW
Fanuc α2 2.2 / 3.7 KW
Siemens 1FT6084-8AK71 / 4.1 KW
刀具與馬達傳動齒比1:1



標準規格及配件

  • 規格表
  • 動力刀座規格

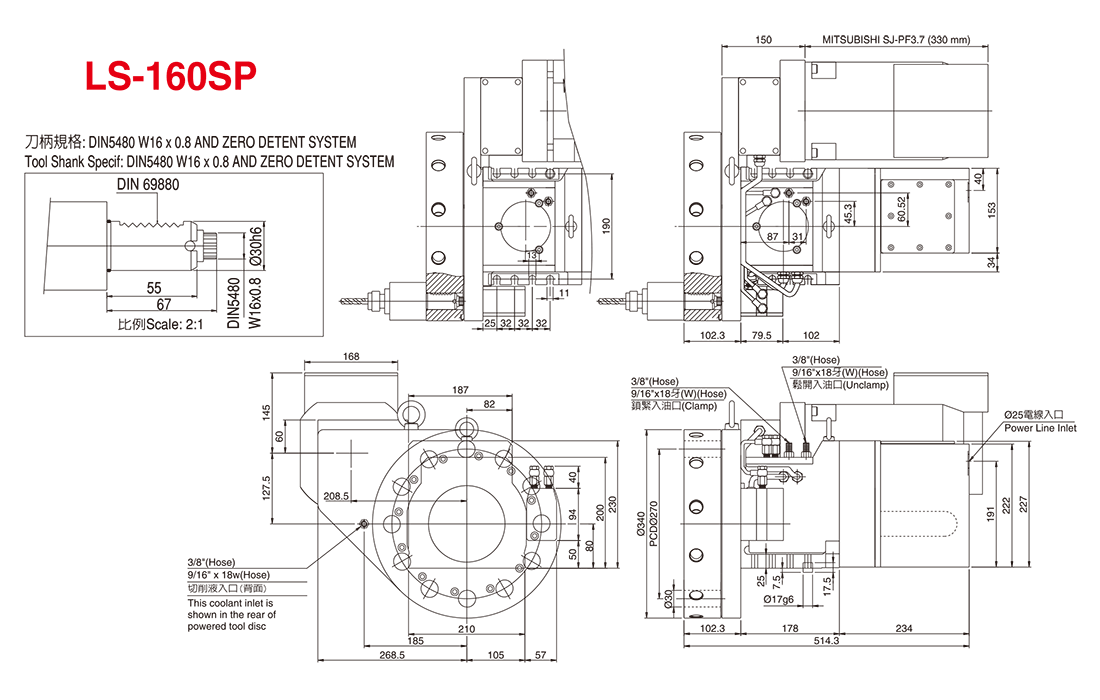

  • 尺寸圖
型號   LS-160SP
中心高 mm 80
刀數 N 8T / 12T
相鄰刀換刀時間 sec 0.42 / 0.4
相鄰刀換刀並鎖緊時間 sec 0.52 / 0.5
換最遠刀時間 sec 0.85
換最遠刀並鎖緊時間 sec 0.9
齒輪速比   24:1
曲齒離合器型式   三片式
刀盤驅動伺服馬達與驅動器型式   HG-SR102JK
MR-J4-100A-RJ
工作壓力 Kgf/cm² (25-30)30
流量 L/min. 20
油壓缸拉力 Kgf 2,500
重現精度 mm 0.003
淨重 ( 不含刀具驅動馬達 ) Kg 150
刀具驅動馬達   MITSUBISHI - SJ-PF3.7-01
FANUC - α2
SIEMENS - 1FT6084-8AK71
