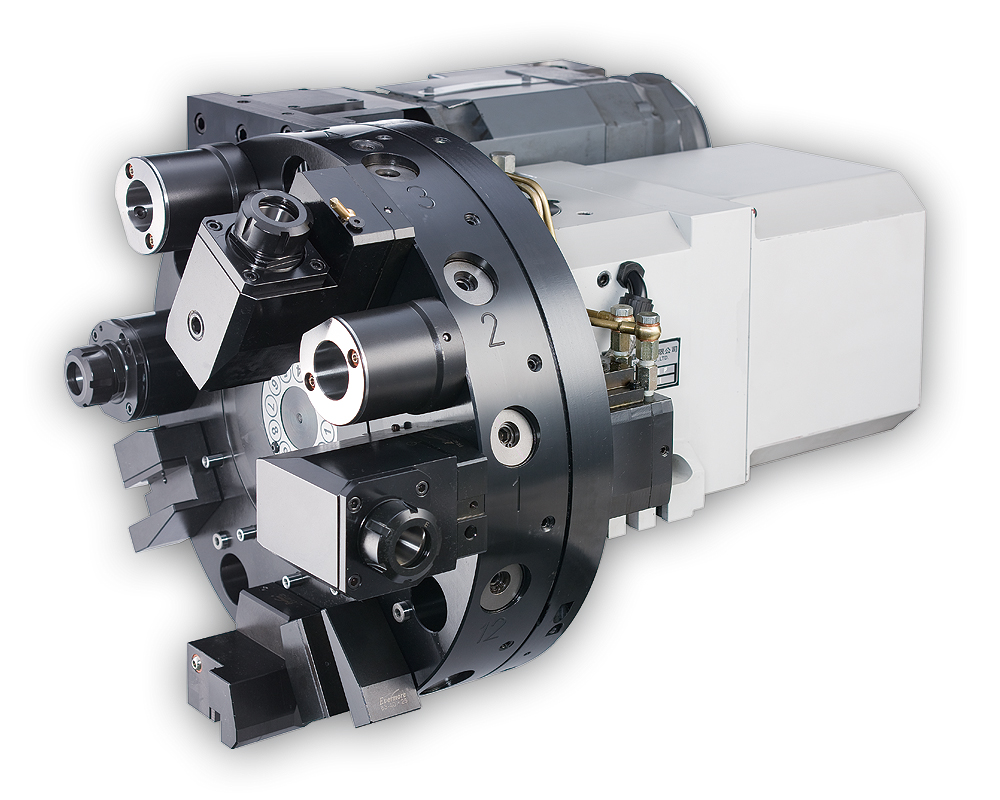

動力刀塔

動力刀塔特性:



  1. 刀盤旋轉及分割採用專用型伺服馬達驅動。
  2. 動力軸採用主軸馬達驅動,扭力大,低噪音。
  3. 換刀快速,且絕不亂刀。
  4. 動力刀座規定符合DIN69880與DIN5480標準。
  5. 重現精度可達0.003 mm。
  6. 三片式曲齒離合器結構,確保定位精準。

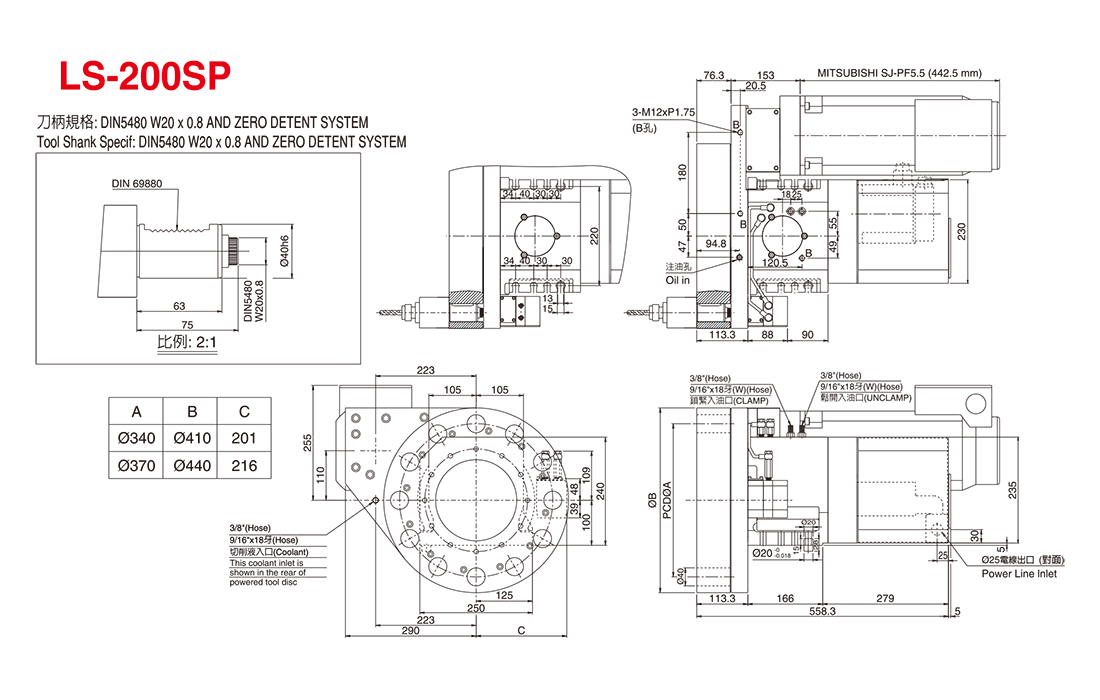

LS-200SP

VDI Ø40, 12 刀, 刀具中心 Ø340 and Ø370 mm, 刀塔中心高 100 mm



伺服刀塔部份:
三菱伺服馬達: HG-SR81JK ; 齒比1/24
油壓動力源: P = 40Kg / cm²;

油缸夾持力: 3,130 kg



動力刀盤部份:
刀柄規格: DIN5480 W20 x 0.8 AND ZERO DETENT SYSTEM
刀具最高轉速: 5,000 RPM
主軸馬達規格:
Mitsubishi SJ-PF5.5-01 3.7 / 5.5 KW
Fanuc α3 3.7 / 5.5 KW
刀具與馬達傳動齒比1:1

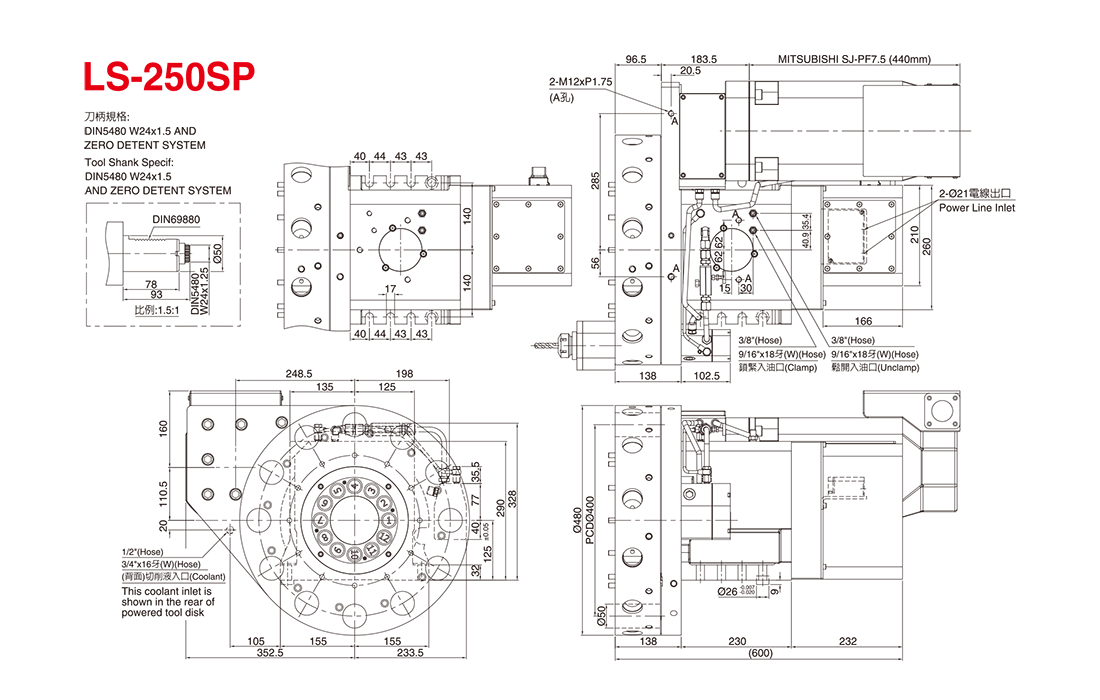

LS-250SP

VDI Ø50, 12 刀, 刀具中心 Ø400, 刀塔中心高 125 mm



伺服刀塔部份:
三菱伺服馬達: HG-SR81JK ; 齒比 1/36
油壓動力源: P = 40kg / cm²

油缸夾持力: 6,540 kg



動力刀盤部份:
刀柄規格: DIN 5480 W24 x 1.25 and zero detent system.
刀具最高轉速: 4,000 rpm.
主軸馬達規格:
Mitsubishi SJ-PF7.5-01 5.5 / 7.5 KW
Fanuc α6 5.5 / 7.5 KW
刀具與馬達傳動齒比1:1



標準規格及配件

  • 規格表
  • 動力刀座規格
  • 尺寸圖
型號   LS-200SP LS-250SP
中心高 mm 100 125
刀數 N 8T / 12T 8T / 12T
相鄰刀換刀時間 sec 0.45 / 0.42 0.65 / 0.5
相鄰刀換刀並鎖緊時間 sec 0.55 / 0.52 0.82 / 0.67
換最遠刀時間 sec 1.2 1.6
換最遠刀並鎖緊時間 sec 1.3 1.77
齒輪速比   24:1 36:1
曲齒離合器型式   三片式 三片式
刀盤驅動伺服馬達與驅動器型式   HG-SR81JK
MR-J4-100A-RJ
HG-SR81JK
MR-J4-100A-RJ
工作壓力 Kgf/cm² (35-40)40 (35-40)40
流量 L/min. 30 40
油壓缸拉力 Kgf 3,130 6,540
重現精度 mm 0.003 0.003
淨重 ( 不含刀具驅動馬達 ) Kg 240 338
刀具驅動馬達   MITSUBISHI - SJ-PF5.5-01
FANUC - α3
MITSUBISHI - SJ-PF7.5-01
FANUC - α6
