產品介紹

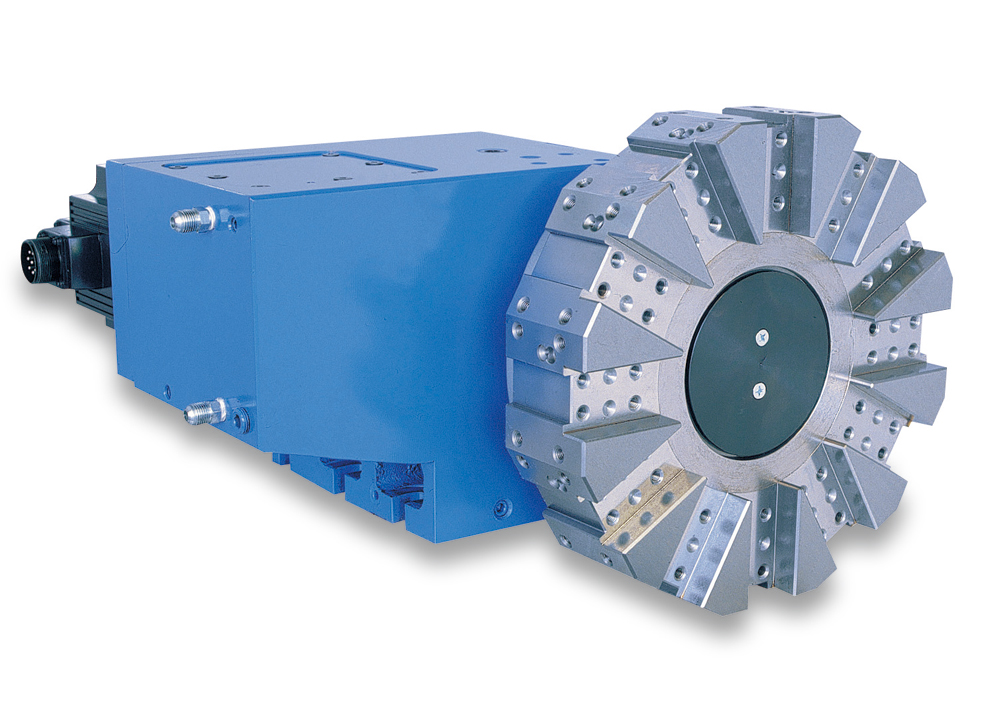

伺服刀塔



高速

+

穩定

+

精準



伺服刀塔特性︰



  1. 刀盤旋轉及分割配合專用型伺服馬達設計。
  2. 扭力大,噪音低。
  3. 換刀速度快,且絕不亂刀。
  4. 可配合各種不同廠牌之控制器使用。

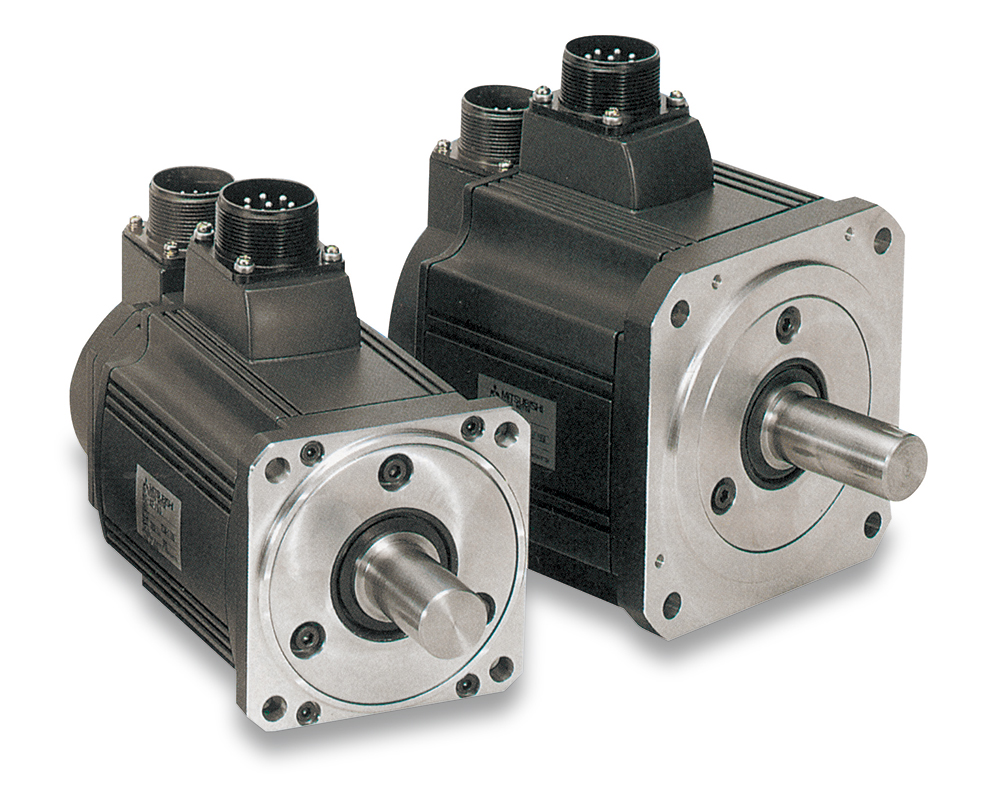

伺服馬達



(檔案下載需鍵入密碼,如要索取請 聯絡我們,謝謝!)





標準規格及配件

  • 規格表

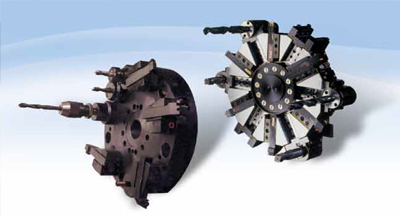

  • 配件

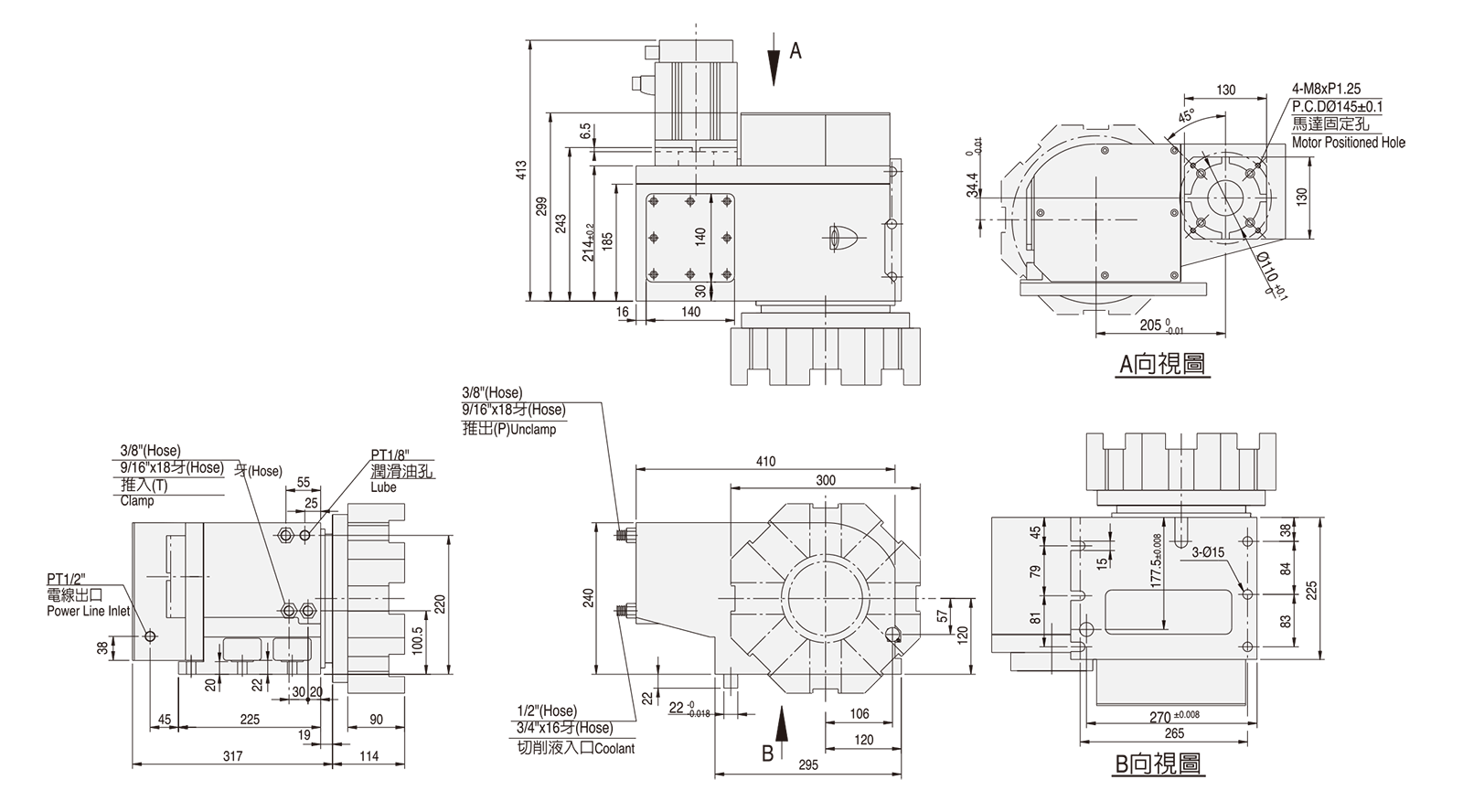

  • 尺寸圖
型號   LS-240SV
 中心高 mm 120
 刀數 N 8T / 10T / 12T
 相鄰刀換刀時間 sec 0.37 / 0.35 / 0.34
 相鄰刀換刀並鎖緊時間 sec 0.47 / 0.45 / 0.44
 換最遠刀時間 sec 0.7
 換最遠刀並鎖緊時間 sec 0.8
 齒輪速比   9:1
 曲齒離合器形成   24180
 伺服馬達   HG-SR81JK
 工作壓力 Kgf/cm² (35-40)40
 流量 L/min. 40
 油壓缸拉力 Kgf 4,396
 重現精度 mm 0.003
 淨重(不含刀盤) Kg 122
