產品介紹

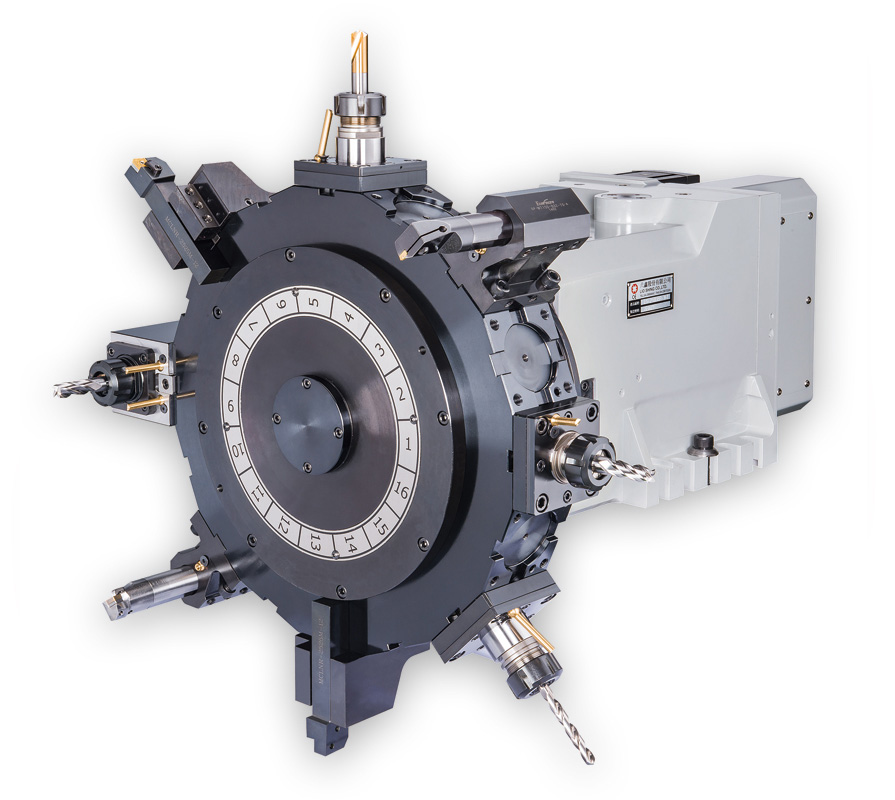

動力刀塔

動力刀塔特性:



  1. 刀盤旋轉及分割採用專用型伺服馬達驅動。
  2. 動力軸採用主軸馬達驅動,扭力大,低噪音。
  3. 換刀快速,且絕不亂刀。
  4. 動力刀座規定符合DIN69880與DIN5480標準。
  5. 重現精度可達0.003 mm。
  6. 三片式曲齒離合器結構,確保定位精準。



刀塔中心高 125 mm



伺服刀塔部份:
三菱伺服馬達: HG-SR81JK ; 齒比1/36
油壓動力源: P = 40 Kg / cm²

油缸夾持力: 5,275 kg



動力刀盤部份:
刀柄規格:

VDI50 DIN5480 W24 x 1.25
BMT65-ER32 / BMT75-ER40
刀具最高轉速: 3,500 RPM

主軸馬達規格:
Mitsubishi SJ-PF 7.5-01 5.5 / 7.5 KW
Fanuc α6 5.5 / 7.5 KW
刀具與馬達傳動齒比1:1



標準規格及配件

  • 規格表
  • 動力刀座規格

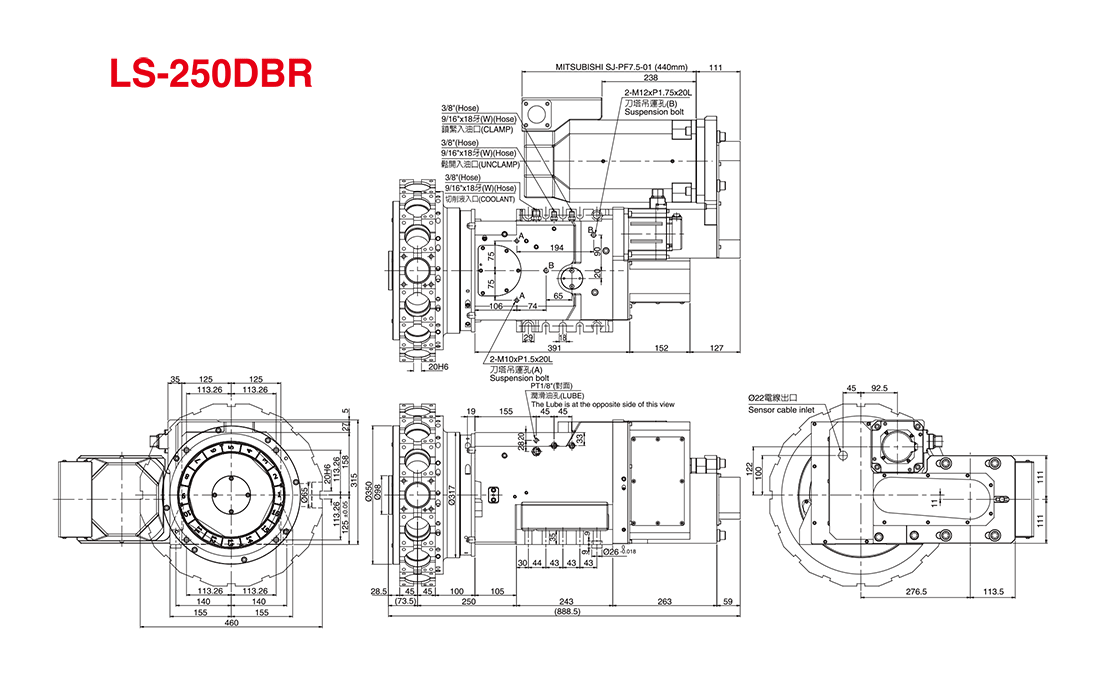

  • 尺寸圖
型號   LS-250DBR
中心高 mm 125
刀數 N 12T / 16T
相鄰刀換刀時間 sec 0.55 / 0.5
相鄰刀換刀並鎖緊時間 sec 0.7 / 0.65
換最遠刀時間 sec 1.67
換最遠刀並鎖緊時間 sec 1.82
齒輪速比   36:1
曲齒離合器型式   三片式
刀盤驅動伺服馬達與驅動器型式   HG-SR81JK
MR-J4-100A-RJ
工作壓力 Kgf/cm² (35~40)40
流量 L/min. 40
油壓缸拉力 Kgf 5,275
重現精度 mm 0.003
淨重 ( 不含刀具驅動馬達 ) Kg 342
刀具驅動馬達   Mitsubishi SJ-PF7.5-01
Fanuc α6
