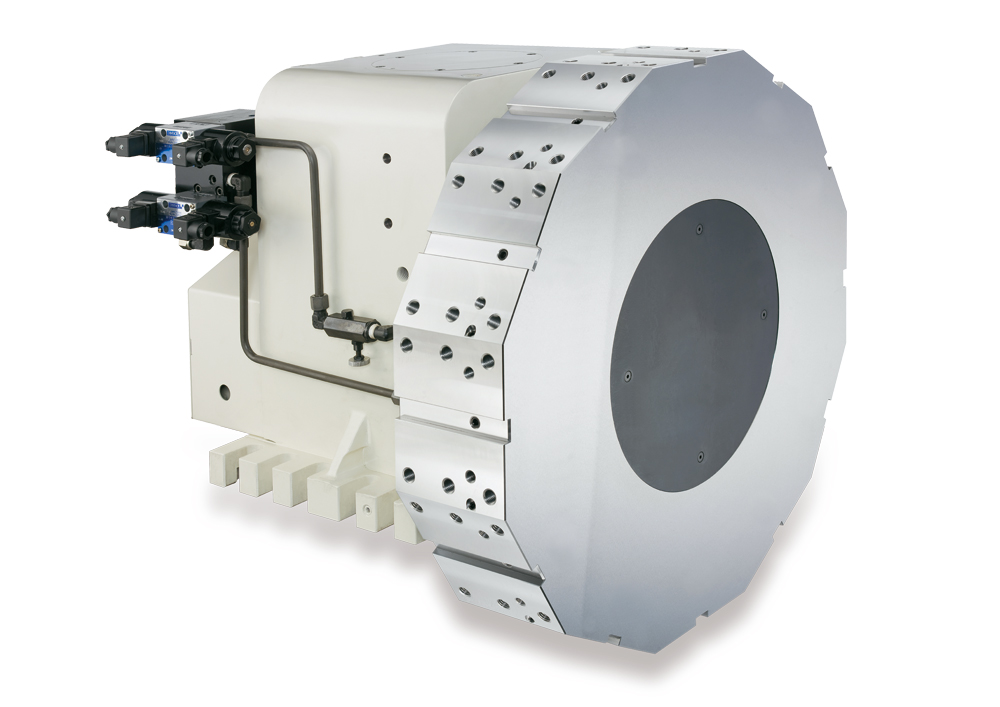

油壓凸輪式車床刀塔



高速

+

穩定

+

精準



油壓刀塔特性︰



  1. 內部機構採用平形凸輪設計,分割角度準確,換刀速度快。
  2. 刀盤旋轉,使用油壓馬達驅動,扭力大且平穩。
  3. 刀盤夾緊鬆開配合油壓動力源,動作確實順暢,適重切削。
  4. 具有左右安裝之設計及就近選刀功能。



(檔案下載需鍵入密碼,如要索取請 聯絡我們,謝謝!)





標準規格及配件

  • 規格表
  • 配件

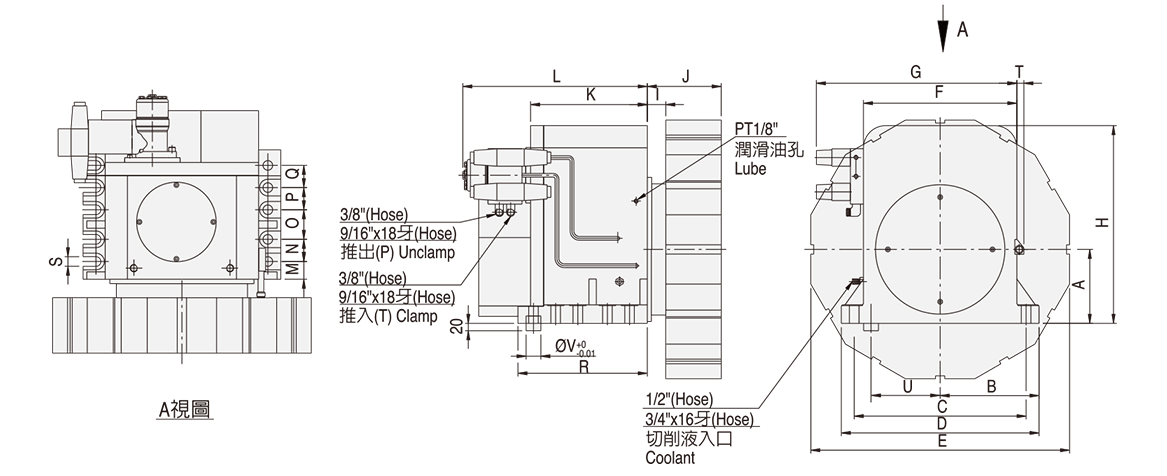

  • 尺寸圖
型號   LS-400A LS-400
 中心高 mm 200 200
 刀數 N 8T / 10T / 12T 8T / 10T / 12T
 相鄰刀換刀時間 sec 0.93 0.93
 相鄰刀換刀並鎖緊時間 sec 1.1 1.1
 換最遠刀時間 sec 1.9 / 2.3 / 2.7 1.9 / 2.3 / 2.7
 換最遠刀並鎖緊時間 sec 2 / 2.4 / 2.8 2 / 2.4 / 2.8
 曲齒離合器型式   24350 24350
 油壓馬達型式   WP315 WP315
 電磁切換閥   AC 110V
DC 24V
AC 110V
DC 24V
 工作壓力 Kgf/cm² (45-50)50 (45-50)50
 流量 L/min. 50 50
 油壓缸拉力 Kgf 12,370 12,370
 重現精度 mm 0.003 0.003
 淨重(不含刀盤) Kg 405 450
